Tipo de Entidad: conjunto de entidades
con las mismas características
è
Ocurrencia de Entidad: es una realización
concreta de una entidad
martes, 6 de enero de 2015
Entidades
Es un objeto real o abstracto de interés en una organización
y acerca del cual se puede y se quiere obtener una determinada información.
Entidades, Atributos y Relaciones
El Modelo E/R tiene sus estructuras propias, que son
conocidas como Diagramas Entidad/Relación.
Entidades
Atributos
Relaciones o interrelaciones
Tipos de correspondencia
Entidades débiles
Papel (rol) de la entidad
Atributos multivaluados y compuestos
Atributos derivados
Entidades
Atributos
Relaciones o interrelaciones
Tipos de correspondencia
Entidades débiles
Papel (rol) de la entidad
Atributos multivaluados y compuestos
Atributos derivados
Objetivos de la Modelización Conceptual
Es el conocimiento profundo de los datos que se van a
manejar y de alguna forma de agruparlos en unidades mayores que se llamarán
Entidades.
è
Al modelo (aproximación del mundo real) se le
llama Esquema Conceptual
Modelo Conceptual de Datos
Ø
Análisis (ASI):
Estudio y captura de requisitos.
EN RED: visión natural de los datos,
separando los objetos de sus asociaciones
JERÁRQUICO: dependencia entre los
distintos elementos componentes
RELACIONAL: alto grado de independencia
de los datos frente a los tratamientos
ENTIDAD/RELACIÓN (Chen, 1976): aglutina
las ventajas de los anteriores
Ø
Diseño (DSI):
Representación conceptual mediante Modelo Entidad/Relación extendido.
o
Transformar a un Modelo Lógico: Jerárquico, Red,
Relacional u Objetos.
Ø
Construcción
(CSI): Implantar Modelo Lógico en un SGBD (Sistema Gestor de BBDD).
BBDD = Modelo
Datos + SGBD
|
¿QUÉ
ES UN MODELO DE DATOS?
Es una representación gráfica orientada a la obtención de
las estructuras de datos de una forma metódica y sencilla.
Modelos de representación
de Modelo de Datos (MD):
EN RED: visión natural de los datos,
separando los objetos de sus asociaciones
JERÁRQUICO: dependencia entre los
distintos elementos componentes
RELACIONAL: alto grado de independencia
de los datos frente a los tratamientos
o
ENTIDAD/RELACIÓN (Chen, 1976): aglutina
las ventajas de los anteriores
El Modelo E/R es una Metodología gráfica para el diseño
de BBDD. Percibe el mundo real como una serie de objetos relacionados entre
sí y pretende representarlos gráficamente mediante un determinado mecanismo de
abstracción.
è
Necesita ser transformado para poder ser
accedido por el SGBD
VENTAJAS
DE REALIZAR UN MODELO DE DATOS
Ø
Control de los posibles errores desde el
principio
Ø
Obtención de estructuras de datos independientes
del entorno físico y lógico
Ø
Mejora del mantenimiento
Ø
Validación interactiva con el usuario
Ø
Facilita la comunicación entre todos los
miembros del equipo de desarrollo
T3.6. Modelización Conceptual. Elementos.
1. Fundamentos del modelado conceptual de datos
1.1. ¿Qué es un modelo de datos?
1.2. Ventajas de realizar un modelo de datos
2. Objetivos de la modelización conceptual
3. Entidades, atributos y relaciones
3.1. Entidades
3.2. Atributos
3.3. Relaciones o interrelaciones
3.4. Tipos de correspondencia
3.5. Entidades débiles
3.6. Papel (rol) de la entidad
3.7. Atributos multivaluados y compuestos
3.8. Atributos derivados
4. Modelo Entidad / Relación extendido
4.1. Cardinalidad
4.2. Relaciones en el modelo E/R extendido
4.3. Tipos de relaciones
4.4. Dimensión temporal del modelo E/R extendido
4.5. Control de redundancia
5. Fases en la construcción del modelo conceptual
Anexo. Ejemplo de Diagrama Entidad / Relación Extendido
1.1. ¿Qué es un modelo de datos?
1.2. Ventajas de realizar un modelo de datos
2. Objetivos de la modelización conceptual
3. Entidades, atributos y relaciones
3.1. Entidades
3.2. Atributos
3.3. Relaciones o interrelaciones
3.4. Tipos de correspondencia
3.5. Entidades débiles
3.6. Papel (rol) de la entidad
3.7. Atributos multivaluados y compuestos
3.8. Atributos derivados
4. Modelo Entidad / Relación extendido
4.1. Cardinalidad
4.2. Relaciones en el modelo E/R extendido
4.3. Tipos de relaciones
4.4. Dimensión temporal del modelo E/R extendido
4.5. Control de redundancia
5. Fases en la construcción del modelo conceptual
Anexo. Ejemplo de Diagrama Entidad / Relación Extendido
lunes, 5 de enero de 2015
Flujogramas de Sistema y Flujogramas de Programa
Un Flujograma expresa gráficamente las distintas operaciones
que componen un procedimiento o parte de este, estableciendo su secuencia
cronológica.
DE SISTEMA: muestran la forma en que
funciona un sistema.
DE PROGRAMA: estructuran de forma gráfica
el algoritmo del programa
Þ
De Formato
Vertical
Þ
De Formato
Horizontal
Þ
De Bloques
Tipos de flujogramas según a lo que representan:
Tipos de flujogramas según a lo que representan:
DE SISTEMA: muestran la forma en que
funciona un sistema.
DE PROGRAMA: estructuran de forma gráfica
el algoritmo del programaOtras Técnicas de Análisis orientadas a la Función
Técnicas de análisis alternativas: SRD, SADT y SASS.
LA TÉCNICA DE ANÁLISIS Y DISEÑO ESTRUCTURADO (SADT)
LA DEFINICIÓN DE REQUISITOS ESTRUCTURADOS (SRD)
Ø
Se definen los DFD de nivel de usuario.
Ø
Se integran todos los DFD producidos en un único
DFD de usuario combinado.
Ø
Se define el DFD de nivel de aplicación.
Ø
Se definen las funciones del nivel de
aplicación.
LA TÉCNICA DE ANÁLISIS Y DISEÑO ESTRUCTURADO (SADT)
El modelo del problema que se construye con SADT se compone
de una jerarquía de diagramas. El diagrama superior se denomina Diagrama de Contexto.
è Las flechas introducidas por arriba representan el control de cómo la caja transforma las cosas. Las flechas introducidas por debajo son información para el analista.
ANÁLISIS ESTRUCTURADO Y ESPECIFICACIÓN DEL SISTEMA (SASS)
è Las flechas introducidas por arriba representan el control de cómo la caja transforma las cosas. Las flechas introducidas por debajo son información para el analista.
ANÁLISIS ESTRUCTURADO Y ESPECIFICACIÓN DEL SISTEMA (SASS)
Ø
Obtención del DFD físico actual à Unidades de la
organización
Ø
Encontrar equivalentes lógicos à Actividad que realiza
la Unidad
Ø
Verificación del modelo por el cliente
Ø
Definir un número de alternativas de
automatización diferentes
Ø
Análisis de las alternativas propuestas junto
con el cliente
Ø
Selección de uno de los DFD físicos propuestos
Especificación de los Procesos
Está asociada a cada uno de los procesos atómicos o
funciones primitivas de un DFD. Deberá especificar:
ü
La lógica del proceso
ü
Las normas que gobiernan la transformación
ü
El modo de acceso del proceso a las entidades
ü
El tipo de tratamiento (interactivo o batch) y
la frecuencia de ejecución
ü
Las características del proceso
Diccionario de Datos
Es un repositorio en el que se almacena información sobre
todos los elementos de datos definidos en los DFD.
BAJO NIVEL: automatizan las fases finales
o inferiores del ciclo de vida.
CICLO VIDA: apoyan actividades que tienen
lugar a lo largo de todo el ciclo de vida.
è
Las entidades ya se definen en el Modelo de
Datos.
Herramientas CASE:
BAJO NIVEL: automatizan las fases finales
o inferiores del ciclo de vida.
CICLO VIDA: apoyan actividades que tienen
lugar a lo largo de todo el ciclo de vida.Descomposición por niveles de un DFD
Ø
Representar el Diagrama de Contexto
Ø
Representar el DFD de primer nivel,
indicando los distintos subsistemas o áreas funcionales en que se descompone el
sistema.
Ø
Descomponer cada uno de los procesos que
aparecen en el DFD de primer nivel hasta llegar a un nivel suficiente de
detalle.
Ø
Reagrupar y reorganizar los subsistemas
identificados inicialmente.
Ø
Repetir el proceso de descomposición
hasta llegar al nivel de detalle deseado.
Estrategia BOTTOM-UP:
Ø
Construir un DFD preliminar identificando y
conectando respuestas a eventos, siguiendo el enfoque de la partición por
acontecimientos.
Ø
Nivelar el DFD. Es decir, asegurar la
consistencia entre niveles.
Elementos componentes de un DFD
Elementos DFD: Entidades Externas, Procesos, Almacenes de
Datos y Flujos de Datos.
Actividad que transforma o manipula datos y representa, por tanto, una función que transforma los flujos de datos de entrada en flujos de datos de salida.
Regla de
Conservación de Datos: cuando un proceso no recibe los FD de entrada
suficientes para generar los de salida, existe un error de conservación de los
datos.
Regla de
Pérdida de Información: cuando un FD de entrada o algún componente suyo
muere dentro del proceso y no se utiliza para generar ningún FD de salida.
Entre una entidad externa y un almacén de datos siempre debe existir un proceso intermedio.
Es un depósito dentro del sistema que representa la información en reposo y, por tanto, no puede crear, destruir ni transformar datos. Ficheros convencionales o BBDD.
è Aparecerá por primera vez en aquel nivel del DFD en que sea accedido por dos o más procesos en modo lectura o escritura.
Establecen la comunicación entre procesos, almacenes y entidades externas y llevan la información necesaria para esos objetos.
Flujos Discretos:
datos en movimiento en un momento determinado en el tiempo.
Flujos Continuos:
flujos de datos persistentes en el tiempo.
La conexión directa entre dos procesos mediante un FD es posible siempre y cuando la información sea síncrona. Si esto no es así, es necesario un almacén temporal.
El contenido de un FD puede ser un dato elemental
(elemento), un conjunto de varios elementos (grupo), un conjunto de flujos
(flujo múltiple) o un flujo de diálogo.
ENTIDADES EXTERNAS
Representan entes ajenos al sistema (personas,
organizaciones o sistemas que no pertenecen al sistema), pero que aportan o
reciben información del mismo.
è
En un DFD no pueden aparecer flujos de datos
entre Entidades Externas
PROCESOS
Actividad que transforma o manipula datos y representa, por tanto, una función que transforma los flujos de datos de entrada en flujos de datos de salida.
Regla de
Conservación de Datos: cuando un proceso no recibe los FD de entrada
suficientes para generar los de salida, existe un error de conservación de los
datos.
Regla de
Pérdida de Información: cuando un FD de entrada o algún componente suyo
muere dentro del proceso y no se utiliza para generar ningún FD de salida.Entre una entidad externa y un almacén de datos siempre debe existir un proceso intermedio.
ALMACENES DE DATOS
Es un depósito dentro del sistema que representa la información en reposo y, por tanto, no puede crear, destruir ni transformar datos. Ficheros convencionales o BBDD.
è Aparecerá por primera vez en aquel nivel del DFD en que sea accedido por dos o más procesos en modo lectura o escritura.
è
Sólo se representan los almacenes principales
que guarden información permanente.
è
Almacén Local: conecta únicamente con un proceso
y, por tanto, no debe aparecer en el nivel actual del DFD, sino en el que se
especifique dicho proceso.
è
Los Almacenes se suelen corresponder con las
entidades del Modelo de Datos.
FLUJO DE DATOS
Establecen la comunicación entre procesos, almacenes y entidades externas y llevan la información necesaria para esos objetos.
Flujos Discretos:
datos en movimiento en un momento determinado en el tiempo.
Flujos Continuos:
flujos de datos persistentes en el tiempo.La conexión directa entre dos procesos mediante un FD es posible siempre y cuando la información sea síncrona. Si esto no es así, es necesario un almacén temporal.

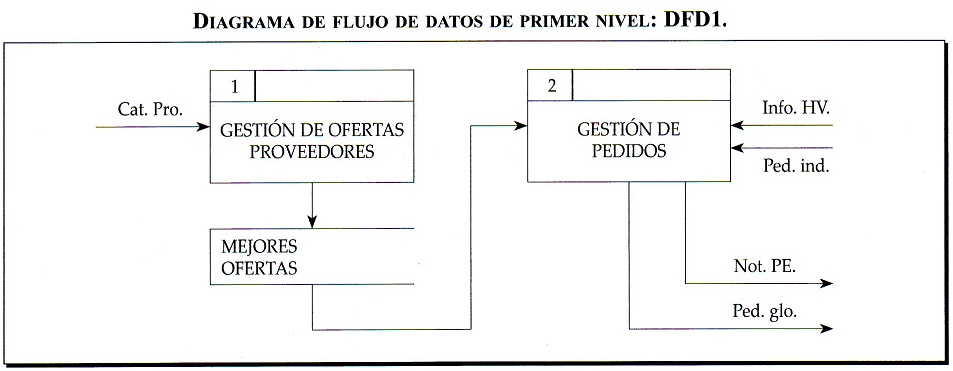

Diagrama de Flujo de Datos: Diagramas Estructurados
Los DFD modelizan las funciones del sistema y los datos que
fluyen entre ellas a distintos niveles de abstracción y tienen como finalidad
construir un modelo lógico del sistema que facilite la comprensión del mismo
(por parte del usuario y del equipo de desarrollo).
è
Mostrar el movimiento de los datos y la
transformación de los mismos en el sistema
è
Diferenciar las restricciones físicas de las lógicas
